冶金、铸造、第三方检测、废钢回收……直读光谱仪几乎是金属成分分析的“标配”。但参数表上那一串光室、光栅、CCD/PMT、LOD、RSD，你真的会看吗？今天一次讲透。

一、搞懂原理：给金属“读指纹”

    直读光谱仪（OES）的核心逻辑很简单：激发→分光→检测三步法。

  Ø 激发：高压火花/电弧让金属样品表层瞬间气化，原子被激发后发出特征光；

  Ø 分光：光栅把混合光按波长“拆开”，形成元素专属的谱线；

  Ø 检测：检测器把光信号转成电信号，软件根据“什么波长+多强”算出元素含量。

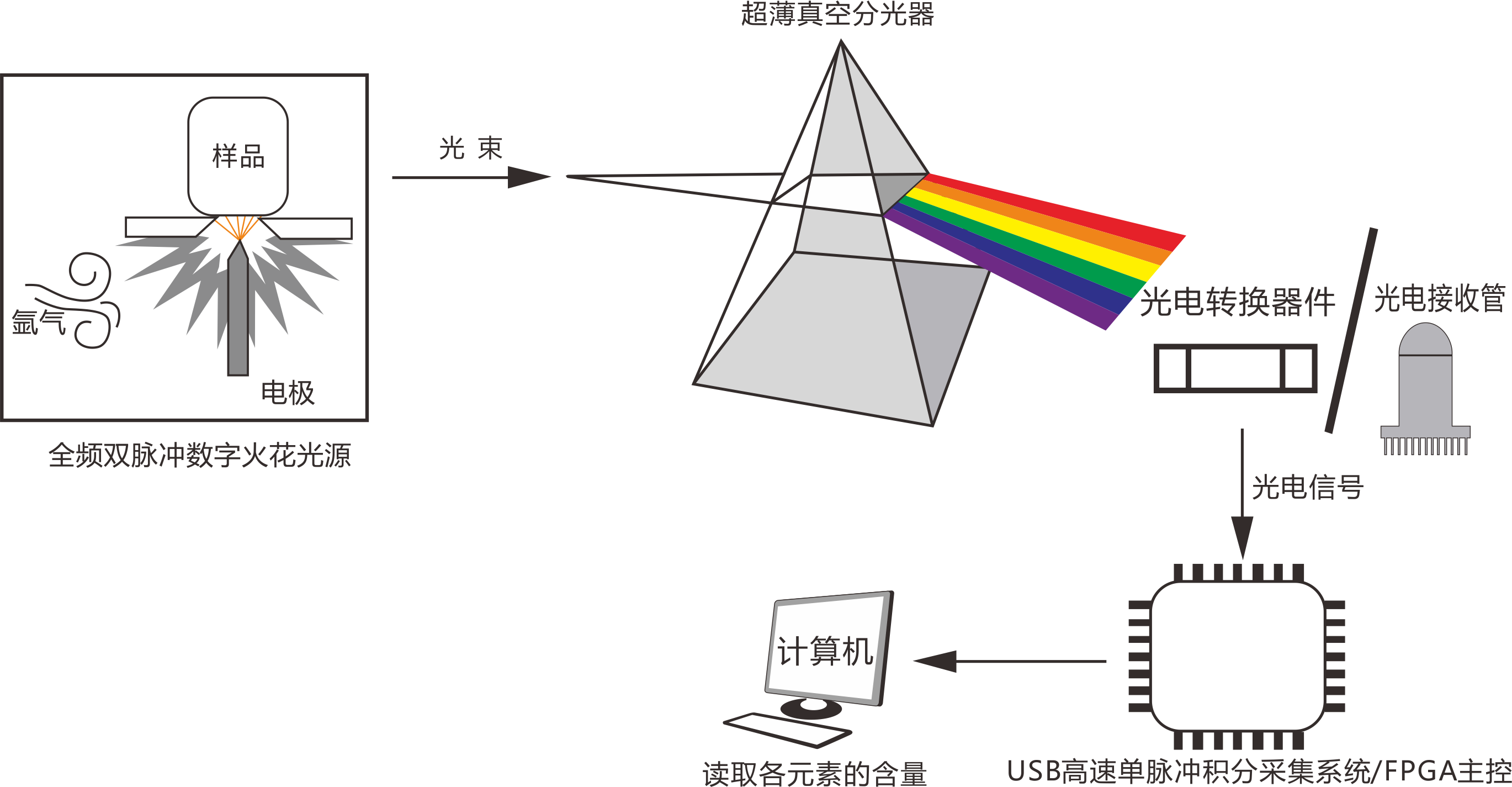

LEETES-直读光谱仪原理图

      二、练好“基本功”：五大关键参数，逐项拆解不踩坑

(1) 激发光源：仪器的“心脏”

现代主流是数字火花光源，放电频率一般在100-1000Hz，电压、电流、电容、电感可调。

  Ø 频率越高：放电越稳定，精密度越好；

  Ø 高能预燃（HEPS）：适合铝合金、铸铁等难激发基体；

  Ø 氩气纯度：建议 99.999%，否则远紫外元素信号会被空气“吃掉”。

(2) 光学系统：决定“看得清不清”

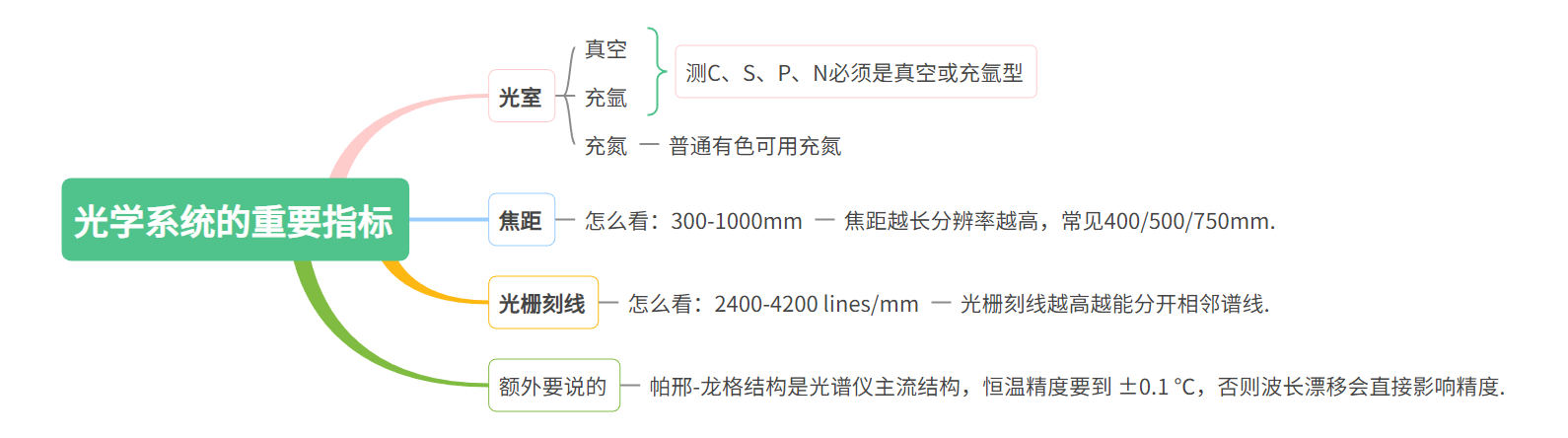

这是最容易踩坑的地方，三个指标最关键：

光室是直读光谱仪里那个密封的暗腔体，光栅、检测器、狭缝全都装在里面。

焦距是光栅到检测器的距离杠杆。

光栅刻线指的是光栅表面每毫米长度上有多少条刻痕/沟槽，单位是 lines/mm（线/毫米）。

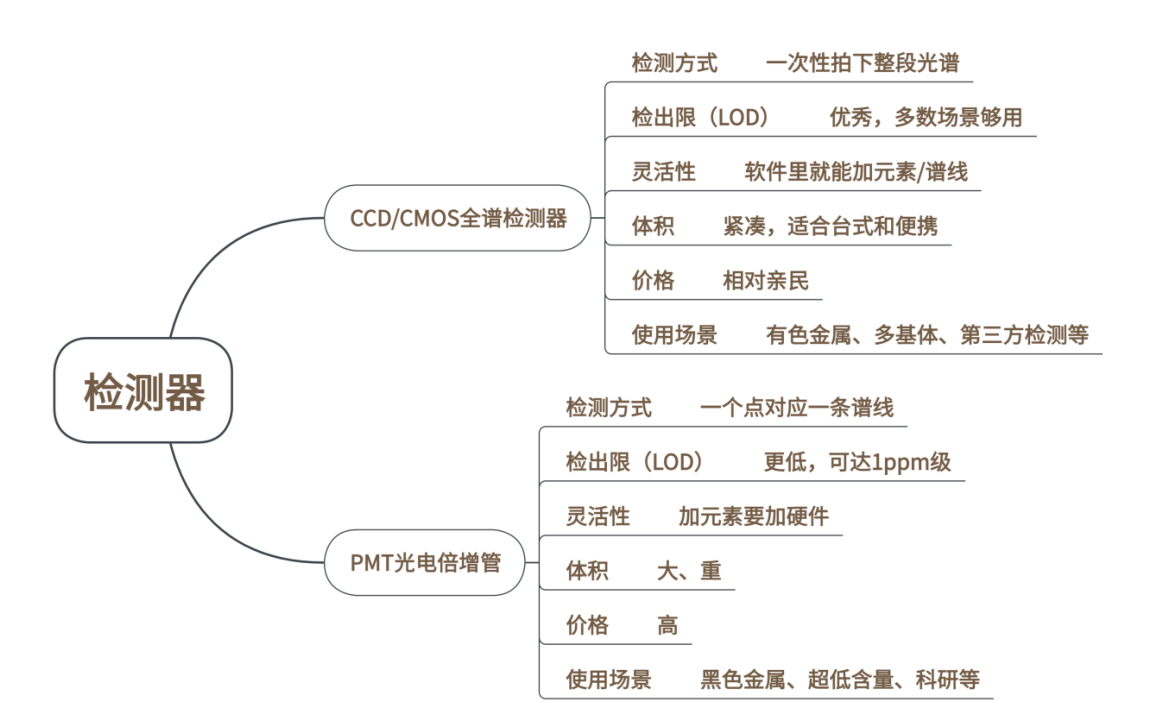

(3) 检测器：选CCD/CMOS 还是 PMT？

追求极致检出限选 PMT，追求灵活省钱选 CCD/CMOS。

(4) 分析性能指标：数据含金量的硬指标

参数表里这几个数，直接决定仪器“准不准、稳不稳”：

  Ø 检出限 LOD：越低越好，关键杂质常要求 0.0001%–0.001%（1-10 ppm）。

LOD（Limit of Detection，检出限）是指：在合理的置信水平下，仪器能够可靠地检测出样品中某元素存在的最低浓度或最小量。

  Ø 精密度 RSD：主量元素<0.5%-1%，痕量元素<5%-10%。

主量元素也叫常量元素，是指在材料里含量高、通常占百分之几到几十的元素，是决定材料牌号和基本性能的主力。

痕量元素是指材料中含量极低、通常只有百万分之几（ppm）级别的元素。

  Ø 长期稳定性：8小时或 24小时漂移越小越好，减少校准频率。

长期稳定性：它衡量的是在没有重新校准的情况下，仪器的测试结果随时间发生漂移的程度。

  Ø 分析速度：炉前分析一般10–40 秒/样。

(5) 波长范围与元素覆盖

    别只看“能测多少种元素”，要看能不能覆盖你要的谱线：

  Ø 120–200nm远紫外区：C、S、P、N、B 等关键元素集中在这里，必须有真空/充氩光室；

  Ø 宽波长范围140–800nm：适合铁基、铝基、铜基、镍基多基体切换；

  Ø 分辨率：高端机可达0.005–0.01nm，甚至pm级，能分开C（193.09nm）与Al（193.15nm）这种“贴脸谱线”。

三、按场景选型，不再花冤枉钱

不同行业，关注点完全不同，列举以下场景进行说明。

(1) 钢铁冶金/炉前分析

    重点看真空光室+远紫外能力+低碳C精度，C、S、P 是关键。

利特斯 WL17A火花直读光谱仪（可选）

(2) 废钢回收分选

    牌号库+基体切换速度最重要，30 秒内能分清304和316才算及格。

利特斯 WL15A全谱直读光谱仪（可选）

(3) 航空航天/高纯材料

    直接上长焦距 + PMT/高端 CMOS + 恒温 ±0.1 ℃，RSD 和 LOD 都要拉满。

利特斯 WL15A-Pro全谱直读光谱仪（可选）

(4) 铝/铜/锌有色金属

    充氮光室足够，重点看 Mg、Si、Pb、Cd 等痕量元素的LOD等。

参数从来不是越多越好，而是越匹配越好。看懂光室、光栅、检测器、LOD、RSD这五项，并结合你的样品、标样与实际应用，可以帮你有效选对厂家，选好设备。

你所在行业最看重哪个参数？欢迎在评论区留言。
