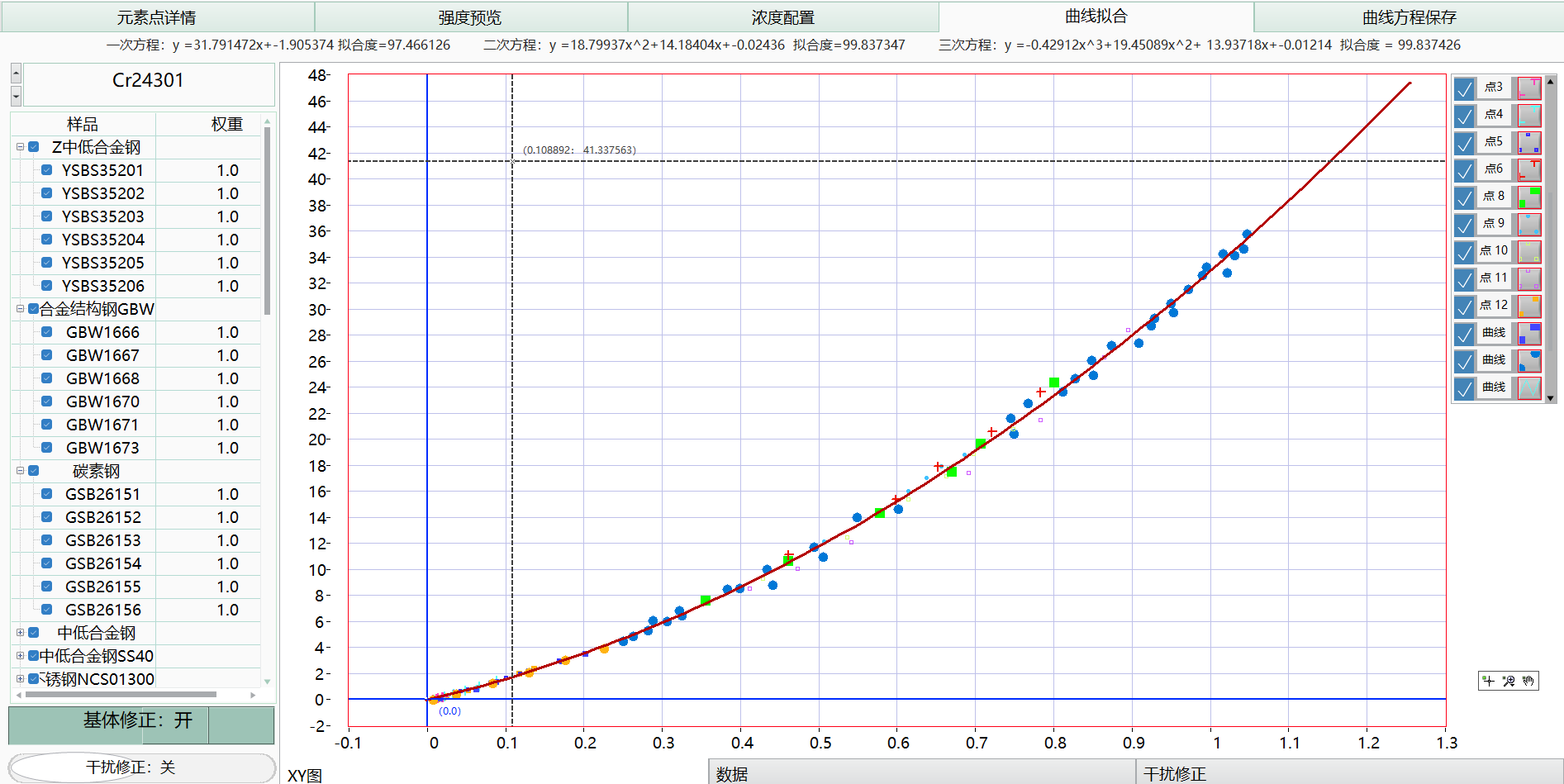

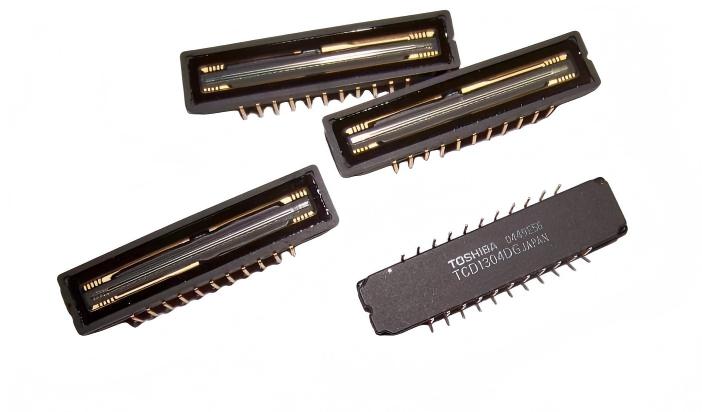

光电直读光谱仪是一种常见的原子发射光谱仪，它与其他的光谱仪器一样，也是由光源系统、分光（色散）系统、检测系统和数字信号处理系统构成，其配套系统有真空系统与氩气系统。这些系统分别有什么作用呢？ 一、光源系统 —— 金属的“解读者” 光源是光谱仪的“发动机”。它的任务是用高能激发让样品中的原子跃迁发光。 光源系统又称“激发系统”。光电直读光谱仪采用电光源作为光源系统，工作时，电火花放电激发样品，使金属固态样品蒸发、离解并充分原子化，样品原子化后会发射出带有元素特征信息的光——每种元素都有其特征谱线，这些特征光就是解读金属成分的“密码”。相较于传统的电火花光源，全频数字光源和高能预燃技术的应用使光谱仪的激发速度更快、测量精密度更高、火花稳定性更好、样品重现性更好。 二、光学系统 —— 光的“梳理师” 光学系统是光电直读光谱仪的核心，也叫色散系统（或分光系统），其作用是对光源系统产生的复合光进行色散处理：复合光经光栅分离后，各元素的特征光谱按波长大小排列。 分光系统主要由入射狭缝、准直镜、色散元件（光栅或棱镜）、聚焦镜等组成，作用是把样品发出的复合光按波长分解成单色光，供检测系统测量。这里面的核心部件是光栅（或棱镜）。当混合光照射到光栅上时，会发生衍射和干涉，不同波长的光以不同角度偏转，从而被“梳理”开——通常短波长光偏折角度较小，长波长光偏折角度较大，最终在焦面上形成按波长排列的“光谱”。 这一步的意义在于：让每一种元素的特征谱线都有了自己独立的“座位”。 WL15A/WL15A-Pro光学系统图 三、检测系统—— 光的“分拣员” 分光之后，每一道光都对应着特定元素的特定谱线。检测系统的任务就是把这些光信号转换成可测量的电信号。 光电直读光谱仪之所以叫“直读”，正是因为采用了检测器（如光电倍增管 PMT 或CCD/CMOS阵列）。每一种待分析元素对应一个检测器位置： 光电倍增管（PMT）：为每个元素单独布置一个光电倍增管，极限灵敏度高、工作频率范围宽； 固体检测器（CCD/CMOS ）：用阵列式传感器同时接收全谱，灵活性更强，稳定性高、线性范围宽。 光信号越强，说明该元素在样品中的含量越高——这就是后续定量分析的基础。 CCD检测器图 四、数字信号处理系统—— 光的“记录员” 探测器输出的电信号是模拟的，需经模数转换器（A/D）变为数字信号。随后由FPGA等芯片处理，最终通过USB等接口传至电脑，形成我们看到的谱图。 检测器输出的电信号非常微弱，且混杂着噪声。数字信号处理系统要完成以下工作： ① 信号放大与模数转换：把微弱的模拟信号放大并转为数字信号； ② 背景校正：避免连续背景、暗电流等干扰； ③ 谱线强度计算：精确积分每条谱线的峰值强度； ④ 定量计算：通过内标法和预先建立的工作曲线，将谱线强度转换为元素的质量百分比； ⑤ 结果显示与存储：输出可视化报告，可对接工厂的系统。 整个过程在几秒到几十秒内自动完成，这也是直读光谱仪被誉为“炉前快速分析神器”的原因。 WL15A-拟合图 五、配套系统—— 光路的“保障者” （一）真空系统：为紫外光“清场” 真空系统主要由真空泵→ 真空容器→ 管道→ 阀门→ 测量仪器→ 控制系统等组成。很多人会问为什么需要真空？这是因为空气中的氧气和氮气会强烈吸收波长小于190nm的紫外光，而碳、磷、硫等重要元素的分析谱线恰在此波段，真空系统需将分光室抽至10Pa以下（或持续充入高纯氮气/氩气）以开辟短波紫外光的传输通道，防止关键谱线被空气“吃掉”而无法检测。 （二）氩气系统：给激发过程“保驾护航” 常见的氩气系统由氩气瓶 → 减压阀 → 净化器 → 压力表 → 流量计 → 电磁阀等组成。氩气使用时，通常要求氩气纯度达到 99.999% 以上，且需通过流量计精确控制流量——一般激发时流量为3-5 L/min，待机时保持小流量持续吹扫。 在光电直读光谱仪中，氩气作为工作气体主要有以下作用： ① 电离电位低：氩气的电离电位较低，可在较低的击穿电压下维持稳定放电，从而获得重复性好的特征光谱强度； ② 光谱简单、背景低：氩气为原子气体，激发后产生的谱线简单，连续背景强度远低于空气； ③ 化学惰性：氩气是惰性气体，不与金属发生反应，可有效防止样品表面氧化、氮化； ④ 透紫外的特性：氩气气体可透过200nm以下的真空紫外光，避免特征谱线在短波紫外区被吸收； ⑤ 物理冲刷作用：激发过程中，流动氩气可带走热量与金属粉尘，减小“记忆效应”，保持分析间隙清洁。 可以说，氩气是直读光谱仪激发环节的“护卫队”，从隔绝空气、稳定激发、提升灵敏度到清洁电极，每一个环节都发挥着不可替代的作用。 总的来说，这些系统各司其职、协同运作，共同为光谱仪构建了完整且协调的工作链路，使其得以获取高分辨率、高信噪比的光谱数据，从而精准解析物质的成分与结构。
