一、激发源故障（不打火、激发异常）

  1. 完全不激发、无声音

第一步：检查光源接头是否松动
打开仪器前挡，观察光源处接头是否有松动或掉落，如有，重新插拔即可。

第二步：排查氩气与间隙

氩气减压阀出口压力是否在0.2-0.4MPa左右，流量（10-20LPM）是否在规定范围。

用量规检查并重调电极与对电极间的距离。

第三步：检查样品与电极
换一块确认好的标准样品激发，排除样品严重漏气或表面绝缘层问题。若还不行，检查电极尖端是否严重钝化，修磨后再试。

第四步：电路排查（需断电操作）
检查继电器板保险丝是否熔断，内部线路接头有无松动。若都无效，大概率是光源能量板或激发板损坏，需联系工程师。

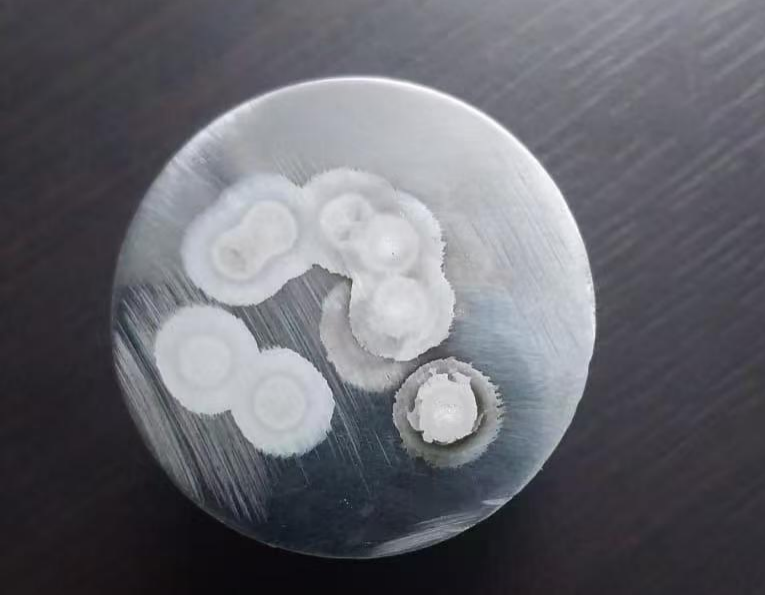

  2. 激发点发白（白斑）、表面有烧灼氧化痕迹

原因与解决：这是典型的“漏气/氩气不纯”表现。

紧急方法：先冲洗60秒，或用一块样品连续激发10-20次“烧”掉系统内残留空气，看白点是否消失。

彻底解决：检查激发台密封圈、透镜O型圈有无灰尘颗粒或老化变形，清理并涂少量真空硅脂或直接更换。同时检查废气瓶、氩气管路接头是否漏气。

      3. 激发点发黑、熔坑粗糙或熔融不充分

解决方法：

用量规校准极距，间距偏大会导致能量分散。

用专用铰刀和细砂纸修磨钨电极，恢复尖锐且光滑的尖端，并用酒精擦净。

检查激发台内金属粉尘是否过多，堆积过多会引起爬电，需彻底吸尘清理。

如果样品为铸铁，需确认其白口化完全，无游离石墨。

  4. 扩散放电（点不聚集在中心，边缘发毛）

解决方法：

检查样品激发面是否平整、与激发台贴合紧密。凹凸不平、有裂纹或气孔的样品需重磨或更换。

再次确认电极尖端形状是否规则。

清理激发台后，换一个确认均匀的样品测试，排除样品疏松导致漏气。

二、分析数据异常（不准、漂移、重复性差）

  1. 光强值整体缓慢、持续下降

核心解决方法：擦拭入射透镜

这是最常见的原因。用无水乙醇和无尘棉签（或无尘布），从中心向外旋轻轻擦拭透镜表面（或拆下镜片清洗），去除金属蒸汽沉积膜。擦完镜片后，必须做特征峰校核、高低标校核、控样校核。

  2. 高低标校正后仍不准，或高低标系数漂移过大

解决方法：

重磨高低标样品：用新砂纸（砂轮）打磨，去除表面氧化层，并用酒精擦拭。若标样已严重氧化或均匀性差，需更换。

彻底清理激发台：长时间积累的金属粉尘会改变放电特性，导致背景增高。

  3. 分析结果忽高忽低，重复性差（尤其C、S、P等）

解决方法：

先看真空度：紫外区元素对氧气敏感。检查光学室真空度是否低于规定值（如<10Pa）。真空泵油混水变浑浊需立即更换。

检查样品制备：铸铁样品必须完全白口化，否则碳会以石墨存在导致结果跳动；激发面有裂纹、气孔、夹杂物必须重磨重取。

检查氩气纯度：换上已知合格的高纯氩气（≥99.999%）验证。

检查地线与环境：用万用表测量独立接地电阻（应<3-4Ω），零地电压需<1V。观察空调是否造成温度剧烈波动。

三、真空系统故障

  1. 真空度抽不下去，或下降极慢

排查与解决：

最大嫌疑：密封圈。重点检查并清洁、入射透镜处的O型圈。

其次：泵与管路。手摸真空泵是否烫手，若长时间工作但真空不动，检查泵油量及状态，放掉旧油换新油。检查连接波纹管有无折弯、堵塞，真空阀是否失效。

简单验证漏气点：可在怀疑的密封处滴少量高纯酒精，若真空度瞬间剧烈波动，即为漏点。

  2. 真空泵频繁启动或不停机

解决方法：系统存在微漏。除检查密封圈外，重点检查真空规/传感器是否误报，以及各法兰、阀门接口。可通过分段关闭阀门来隔离故障区域。

四、通讯与软件故障

  1. 仪器无法联机或通讯中断

解决方法：

重启仪器总电源和计算机，等待完全启动后再联机。

检查通讯线USB是否松动，可用替换法测试。

检查计算机的防火墙或杀毒软件是否误杀了驱动进程。

关键点：测量设备接地，静电干扰常导致通讯卡死。

  2. 操作软件报错、数据库损坏

解决方法：

磁盘空间不足会影响激发数据，找到软件的“用户数据”文件夹，根据日期，可对旧数据进行清理。

从备份的数据文件中找到数据替换。若无法解决，需联系厂家重装或修复数据库。

快速排查指南总结：

   激发点有问题 → 查氩气、查密封、查极距、查样品。

   数据整体飘 → 擦透镜、做特征峰、做高低标、做控样。

   数据重复性差 → 查真空、查制样、查地线、查温度。

   真空抽不下 → 换泵油、清密封圈、查管路。

   仪器不听话 → 先重启、查联机、测地线。

如果某一故障反复出现，建议记下当时的各项参数（光强值、真空度、温度等），这对远程诊断很有帮助。
